R-10-1
ニューTK シャットルーフⅡ
はぜ型折板のエース
安全、確実、スピーディに施工できるボルトレスエ法です。
＜用途＞工場・倉庫・体育館・ドライブイン・レジャー施設 など
Point製品の特長
優れた排水性。
底面幅を200mmと広幅にしているので、屋根面の排水性に優れています。
美観に優れたシンプルな仕上がり。
屋根面にボルトが突出しないので、ボルト穴からの漏水や、錆の心配がありません。しかも、独特のはぜ形状により、施工性・機能性はもちろん、美観にも優れたシンプルな屋根が実現します。
ボルトレスで美しい外観。
ボルトが屋根面に出ないボルトレスタイプのため、美しい屋根形状です。
先進の技術で創りあげる納得の新製品
断面形状図
| 板厚 | 0.6～1.0mm |
|---|---|
| 働き巾 | 500mm |
【はぜ型折板のエース】ニューTK シャットルーフⅡ ダブダン工法
TKルーフダブダンエ法は、二重葺折板にグラスウールを組み合わせた折板屋根断熱工法で、断熱、防音の機能性を究めた二重断熱折板工法です。
■ 許容梁間（連続梁）
■ 許容梁間（片持梁）
■ 許容梁間（単純梁）
断熱材接着機 ラミネーター
不燃断熱材の接着を容易にし、優れた断熱性が可能になりました。
また、フネンエースシリーズの断熱材を使用することで、アスベストなどの公害が出ることは全くありません。
あらゆる防火規制に対応するので、
用途に合わせてお選びいただけます。

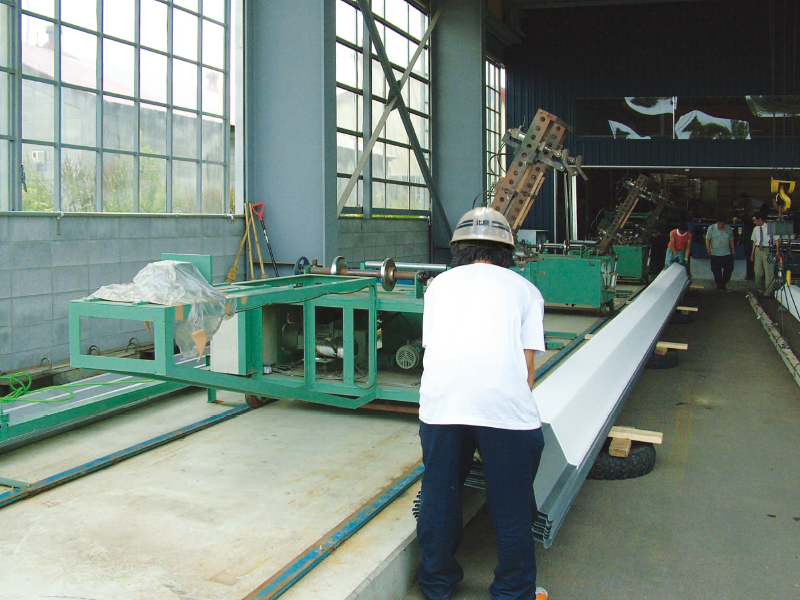

ラミネーター断熱材自動貼付装置
良質で高性能の"断熱材"と"熱ラミネート"
優れたアサヒの技術でお届けする、最新の自動貼付装置です。
- 裏貼 フォームエース／4～5mm
- 裏貼 フォームエースSR 準不燃／4mm
- 裏貼 フネンエース 耐火30分／4～5mm
※折板、ルーフデッキ、特殊丸波、丸波、角波に適用
作業工程
→
→
→
→
折板リバーロック160ハゼ（嵌合式）
| 用途 | 工場、 倉庫、 体育館、 レジャー施設等 |
|---|---|
| 板厚 | 0.8mm～1.0mm（1.0mmについてはご相談ください。） |
| 働き巾 | I型333·Ⅱ型500 |
| 使用材料 | JFEカラーガルバリウム鋼板 |
| 勾配 | 3/100以上 |
| 最小曲げ半径 | 250m |
ボルトレスエ法。
折板の施工はボルトレスエ法であり、水密性に優れ、屋根の仕上りはスッキリとした美しさで好評を得ております。
防水性はいちだんと充実。
各種性能試験をクリアした成型板にロック方式のタイトフレームを採用。精度の高いハゼ締め機で確実に締付けるため雨水には心配ありません。
ハゼ締め作業には専用のハゼ締機を採用。
電動の専用ハゼ締機を使用する為確実に締付けると共に作業員の手間も大幅に削減出来ます。
工期短縮
屋根上の作業工程が簡素化されるので効率が良く、 作業性は抜群です。
I型333（嵌合式）
Ⅱ型500（嵌合式）
